DG10-50X10鍋爐給水泵選型應用案例|冶金廠高溫給水解決方案
發布時間：2026-03-27 11:06:58來源：
一、工況參數與選型依據
1.1 工況條件
介質類型：高溫清水（溫度≤280℃）
用途：冶煉爐冷卻循環給水
安裝環境：室內固定安裝

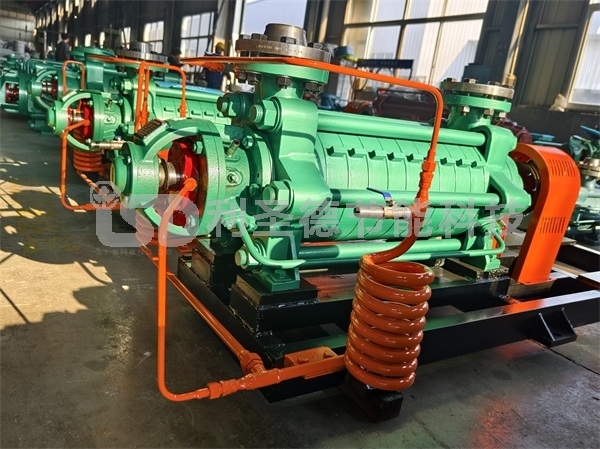

1.2 產品選型：DG12-50×10型鍋爐給水泵
型號解讀：
DG：多級分段式鍋爐給水泵
12：額定流量12m³/h
50：?jiǎn)渭?jí)揚程50m
10：葉輪級數10級
總揚程：500m（50m×10級）
二、產品結構與技術特點
2.1 基本結構
DG型鍋爐給水泵為臥式單吸多級分段式離心泵，主要組成包括：
進水段：水平吸入設計，進口直徑按流量?jī)?yōu)化
中段與導葉：共10級，逐級加壓
出水段：垂直向上吐出
軸封系統：填料密封或機械密封可選
平衡機構：平衡盤平衡軸向力
2.2 技術性能
| 參數項 | 技術指標 |
|---|---|
| 流量范圍 | 6-15m³/h |
| 額定揚程 | 500m |
| 介質溫度 | ≤280℃（標準型）/ ≤120℃（常規型） |
| 效率 | 55%-68% |
| 轉速 | 2950r/min |
| 配套功率 | 30-45kW |
2.3 核心優勢
1. 高溫適應性
采用耐高溫材質與冷卻結構設計，可穩定輸送280℃以下高溫介質，滿足鍋爐給水及工業高溫循環工況需求。
2. 多級高壓性能
分段式葉輪串聯設計，單級葉輪承擔合理?yè)P(yáng)程，10級疊加實現500m高揚程輸出，適用于遠距離或高壓輸送場景。
3. 材質可定制性
根據介質特性，過流部件可選用：
鑄鐵（標準清水）
鑄鋼（高溫工況）
不銹鋼（腐蝕性介質）
4. 運行穩定性
平衡盤自動調節軸向力，軸承負荷小；滾動軸承油脂潤滑，維護周期長。
三、應用領域
DG型鍋爐給水泵廣泛應用于以下行業：
冶金行業：高爐冷卻、轉爐給水、軋鋼加熱爐循環
電力行業：電廠鍋爐給水、冷凝水回收
化工行業：高溫工藝水輸送
市政供熱：集中供暖系統補水
