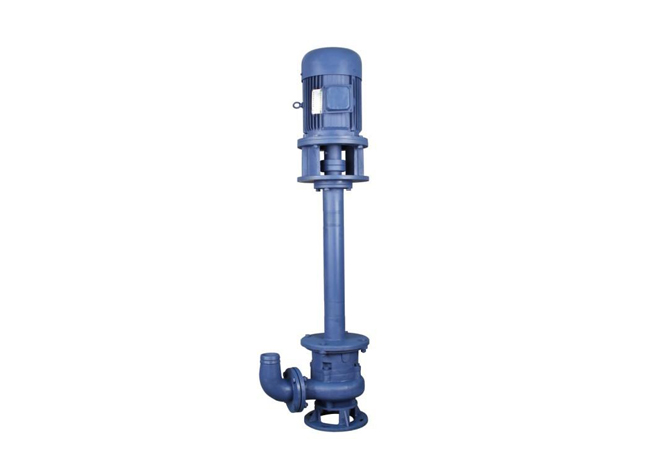

YW型立式不銹鋼液下排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。排污泵在排送固體顆粒和長纖維垃圾方面，具有獨特效果。YW液下排污泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m,并采用獨特的單葉片或雙葉片葉輪結構,能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6525-92《離心式污水泵的技術條件》標準。

　　該系列液下污水排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

　　YW型立式不銹鋼液下污水排污泵工作條件及型號意義：

　　流量：8-10000 m3/h

　　揚程范圍：7-60m

　　額定轉速n：740-2900r/min

　　介質溫度：-15℃～+60℃

　　介質密度：≤1.3×103kg/m3

　　介質PH值：5～9

　　系統最高工作壓力：≤0.6Mpa

　　YW型立式不銹鋼液下污水排污泵主要用途：

　　YW型不銹鋼液下污水泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及企業單位廢水排放、城市污水處理廠排放系統;地鐵、地下室、人防系統排水站;醫院、賓館、高層建筑污水排放;住宅區的污水排水站;市政工程，建筑工地中稀泥漿的排放;自來水廠的給水裝置等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。

　　YW不銹鋼排污泵養殖場污水排放及農村農田灌溉。YW液下排污泵勘探礦山及水處理設備配套。代替肩挑人擔，吸送河泥。YW液下排污泵使用條件水溫≤ 60℃，液體PH值為4～10。

　　YW型立式不銹鋼液下污水排污泵結構圖及特點：

	1	電機	11	油室
	2	聯軸器	12	機械密封
	3	電機座	13	后蓋板
	4	上軸承	14	鍵
	5	上軸承座	15	葉輪螺母
	6	安裝盤	16	葉輪
	7	加長軸	17	密封環
	8	支撐管	18	泵體
	9	下軸承	19	出水管
	10	上機械密封	20	底盤

　　1.YW型不銹鋼污水泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。

　　2.機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。

　　3.整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

　　4、泵結構緊湊，體積小，移動方便，安裝簡單。

　　5、可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。

　　6、YW型不銹鋼污水泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達7米。

　　7、接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。

　　8、泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。

　　液下排污泵使用注意事項：

　　1.泵使用前應仔細檢查泵和電機有無損傷.檢緊固件緊固情況。

　　2.盤動泵檢有無磨擦聲.同時檢查泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm。

　　3.接泵出液口之管路.應另設支架.不允許將其重量加于泵體上。

　　4.水泵在無特殊情況必須配備全自動 水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行。

　　5.不得將水泵長期處于低揚程狀態下運行(一般使用揚程不得低于額定揚程的60%).最好能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機。

　　液下排污泵使用說明：

　　起動：

　　1、試驗起動，檢查電機轉向和泵要求是否一致。

　　2、關閉出口管路上的閥門和壓力表。

　　3、起動電機，并開后壓力表，慢慢打開出口管路閥門到所需位置，.直至正常運行。

　　停車：

　　1、慢慢關閉出口閘閥，停止電動機，關閉壓力表.

　　2、長期停車時，應將泵卸下，請理重裝，妥善保管。

　　拆卸：

　　1、關閉出液管閥門，卸掉法蘭上的聯結螺栓。

　　2、松開電機座和聯接端蓋螺栓，卸掉電機。

　　3、松開基礎上固定泵的螺栓，將泵取出，以清水沖洗，為防氧化。

　　4、拆下底座，泵體和出液管，松開葉輪螺母，取出葉輪。

　　5、拆下油室，機械密封，拆下加長管，軸承座，取出加長軸。
