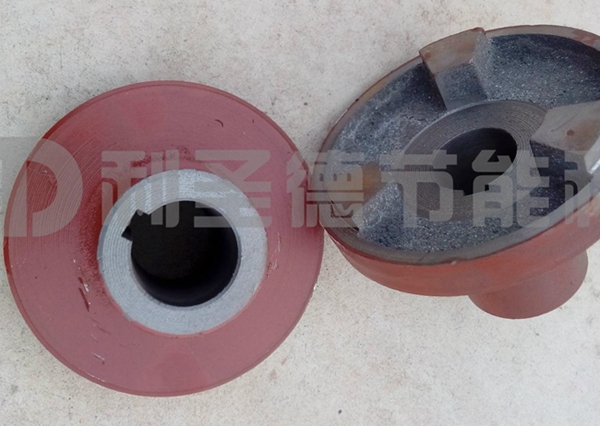

臥式單吸離心泵冷凝泵配件聯軸器，N型凝結水泵系單級單吸懸臂式離心冷凝泵。GN、GNL型泵，系兩級單吸離心式冷凝泵，適用于電廠，用來抽送冷凝器中的凝結水和750～3000kw汽輪發電機組抽送凝結水或物理、化學性質類似于水的其他液體之用。液體溫度不超過80℃。泵進口壓力不高于0.6MPa。

　　冷凝泵的作用：

　　1、主要供火力發電廠輸送冷凝水之用，亦可用來輸送與冷凝水性質類似的介質。 2、冷凝水：也稱為凝結水，產生于發電機組中的凝汽器中。

　　性質：

　　1. 水質較為純凈

　　2. 溫度一般低于80℃

　　3. 含有少量未凝結的蒸汽

　　4. 處于高度真空的凝汽器熱井中

　　冷凝泵簡介

　　冷凝泵在我國生產已有四十多年歷史，隨著火力發電機組單機容量的加大，冷凝泵的參數也不斷加大。泵的型式多樣：?jiǎn)渭?jí)、多級臥式泵以及立式泵。

　　行業上冷凝泵的型號：N、NL、LDTN

　　相應的適用范圍：從小型機組到大型機組。單機容量5萬千瓦一下的適用N型泵;單機容量為5、10、20、30、60萬千瓦的適用LDTN型泵。

　　水泵主要特點：

　　性能方面：有較好的吸入性能，汽蝕余量比較小，一般低于2米。

　　結構方面：結構為前開門托架式懸臂離心泵，該結構型式簡單可靠，便于拆裝維護。

　　N型凝結水泵參數范圍

　　流量Q：11~120m/s

　　揚程H：12~143m

　　N型凝結水泵結構型式

　　NB、NBA、GN、N型為臥式，GNL為立式。采用滾動軸承，潤滑脂潤滑，軸封為填料密封，也可用機械密封。

　　泵的型號是根據吸入口尺寸與性能而編制的

　　3N6×2和4N6A的含義為：

　　3——水泵吸入口的直徑除以25 (英寸)

　　N——臥式懸臂冷凝水泵

　　6——設計單級揚程被10除后取整數，即單級揚程為60米左右

　　2——級數，表示該泵有兩級

　　A——葉輪經過切割(外徑減小)

　　150N130的含義為：

　　150——水泵吸入口直徑

　　N——臥式懸臂冷凝水泵

　　130——泵的揚程

　　N型凝結水泵旋轉方向

　　從電機端看，泵為逆時針?lè)较蛐D(zhuǎn)

　　N型凝結水泵主要零件材質

　　泵的體過流部件泵體、泵蓋、密封環、軸套的材質為鑄鐵，N型冷凝泵葉輪為硅黃銅，誘導輪為鋁鐵青銅。軸均為調質碳素鋼。
