DS(P)型自平衡雙吸中開式多級離心泵
- DS(P)型自平衡雙吸中開式多級離心泵概述： 作為國內率先研究自平衡多級泵的生產廠家之一，中華地區最專業的多級離心泵廠家，為了積極響應國家節約能源與堅持可持續性發展路線
產品詳細
DS(P)型自平衡雙吸中開式多級離心泵概述：
作為國內率先研究自平衡多級泵的生產廠家之一，中華地區最專業的多級離心泵廠家，為了積極響應國家節約能源與堅持可持續性發展路線的號召，在充分研究和采用國外同類產品的先進技術后，湖南利圣德節能科技技術團隊研發設計出的一款高效節能系列自平衡多級離心泵，即DS(P)型自平衡雙吸中開式多級離心泵是在MDP自平衡多級泵發展成熟的基礎上，為滿足更大流量、更多復雜進水環境的要求，最新研發出的一款新型結構——雙進口（左右對稱）自平衡多級泵。該泵型實現了多級離心泵的雙向進口需求，極大提高了運維的便利性，能簡易拆卸和組裝，是一款適用性非常強的節能水泵。
DS(P)型自平衡雙吸中開式多級離心泵獨特優勢：

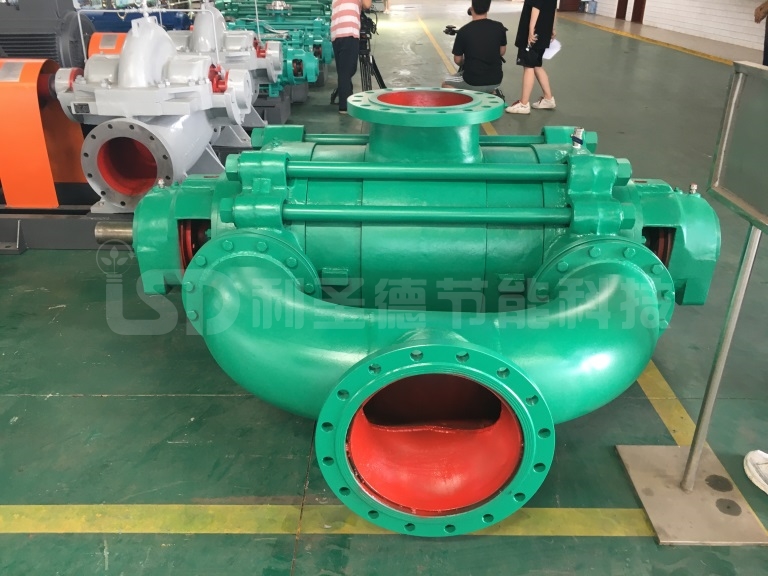

MDSP型自平衡雙吸多級泵泵體為蝸殼的雙進口自平衡多級離心泵，是我公司自主研發的最新一代多級雙吸泵，該泵左右兩端分別為泵的進口（雙進口），由若干單級葉輪對稱布置，葉輪數根據所需揚程來確定，中間為泵的出口并由雙級葉輪構成。由于進水口對稱布置在兩端，介質匯流后才進入殼體加壓，兩端壓力基本相同，沒有高低壓失衡的情況，不需要設置平衡水管和密封裝置，節約了殼體容積，提高了運行效率。而葉輪轉子部件對稱布置，泵由自身結構使葉輪產生的軸向力自動平衡，兩個流道通過出水段匯集后排出，實現流道并聯。該設計結構能靠自身結構實現泵內轉子部件軸向力自平衡，且不需要設置平衡水管、高低壓區的密封裝置，減少了泵的泄漏，避免了傳統多級離心泵設置平衡水管和密封裝置帶來的容積損失，提高了泵組效率，完全可以取代傳統的單級雙吸臥式離心多級送水的模式，實現一級排水，極大的降低工程預算及設備運行維護成本。
DS(P)型自平衡雙吸中開式多級離心泵主要用途：
●在工業設備中的鍋爐供水系統和冷凝水輸送
●在石油化工，煤化工、化學工業介質輸送
●在剪切設備中的冷水輸送
●在除氧化設備中的壓力水輸送
●在工業過程中的高壓水生產
●化工工藝流程
●油田注水，礦山排水
●鹵液采輸
●壓縮機、脫殼機等設備的水輸送
DS(P)型自平衡雙吸中開式多級離心泵主要結構：
DS(P)型自平衡雙吸中開式多級離心泵為雙吸或單吸進口的臥式節段式多級離心泵，泵的吸入口可以垂直向上或水平、排出口垂直向上布置。主要有：進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流、減壓裝置、擋套、軸承體、過渡管等零件組成;中段由高強度的穿杠螺栓和進出水段聯接，泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂金屬面硬密封;轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成;軸承采用“固-游式”干油潤滑結構，驅動端采用圓柱滾子軸承，末端采用角接觸球軸承;泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成;
轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換;
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷及水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸;
泵可以在不拆卸進、出口管路的情況下更換軸承、密封。
該系列耐腐蝕多級離心泵通過彈性柱銷聯軸器或膜片聯軸器由原動機直接驅動。從原動機方向看，泵為順時針方向旋轉。
DS(P)型自平衡雙吸中開式多級離心泵獨特性能：
1、先進的組合模塊化的設計，大量使用經過長期運行考驗的局部組件，零部件具有高度的可互換性。
2、高強度、高質量材料以及多種選擇的進、出口法蘭和接管設計，提高了泵很高的許用接管載荷，高強度、高質量泵殼結構材料結構緊密使用壽命是普通鑄件的5倍，過流部位葉輪、導葉采用精密鑄造，光滑平整比普通鑄件效率提高2%以上。可隨時滿足用戶特殊情況下系統的特定要求。
3、快速的裝配和拆卸設計，允許水泵在不拆卸泵體和進、出口管路的情況下更換密封、軸承部件，保證了少的大修和檢查時間。
4、高效率、高可靠性、低成本的組合。通過葉輪和導葉的最佳搭配，以及合理的配合間隙和較寬的軸向節流設計，使ZPD型高壓多級離心泵在長期運行后仍然能保持其高度的穩定性和極高的運行效率。
5、對稱布置葉輪的轉子部件，轉子部件上葉輪分高低壓區兩端，軸向力相互抵消而平衡，泵變工況運行的瞬時軸向力和因加工誤差及螺旋密封而產生的殘余軸向力，由軸承部件的推力承載機構承擔，該類泵取消了平衡盤或平衡鼓等軸向力平衡機構，完全避免免了因泵工況變化瞬時，平衡盤或平衡鼓失效造成轉子抱死、零件損壞、斷軸、甚至燒毀電機事故的發生。
6、安全的泵體密封設計。根據不同的壓力及結構，泵體采用金屬面對金屬面的硬密封或O型圈密封。根據用戶要求，可增加中間抽頭及最小流量系統。泵可以在不拆卸進、出口管路的情況下更換軸承、密封。
7、良好的汽蝕性能。采用優秀的葉輪水力模型或特殊的雙吸葉輪結構，用戶無需另外配置前置泵或提高進水箱的高度。
DS(P)型自平衡雙吸中開式多級離心泵主要優勢：
DS(P)型自平衡雙吸中開式多級離心泵采用對稱布置，取消平衡裝置可基本消除軸向力，殘余軸向力由一對背靠背的角接觸球軸承承受。由于無平衡裝置，即無平衡盤的園盤摩擦損失又無平衡回流損失，所以泵效率比同類別多級泵提高3%—14%，由于無平衡裝置，徹底解決因平衡裝置失效而導致泵平衡盤和平衡盤座的磨損或轉子咬死等各種故障，大大延長泵的使用壽命。獨特的結構強度設計。允許泵的單級揚程達1.5Mpa (150m)，出口壓力可達15Mpa(總揚程1500m)，并且使軸承和轉子組成的芯包部件不受溫度變化的影響，具有優秀的抗熱沖擊性能。
