發電廠鍋爐給水泵的作用及結構特點解析
發布時間：2020-03-28 11:36:05來源：
1、發電廠鍋爐給水泵的作用：
1）給水泵的作用是把除氧器儲水箱內具有一定溫度、除過氧的給水，提高壓力后輸送給鍋爐，以滿足鍋爐用水的需要。
2）凝結水泵的作用是將凝汽器熱井內的凝結水升壓后送至回?zé)嵯到y(tǒng)。
3）循環水泵的作用是向汽輪機凝汽器供給冷卻水，用以冷凝汽輪機的排汽。在發電廠中，循環水泵還要向冷油器、冷水器、發電機的空氣冷卻器等提供冷卻水
2、發電廠鍋爐給水泵的結構特點：

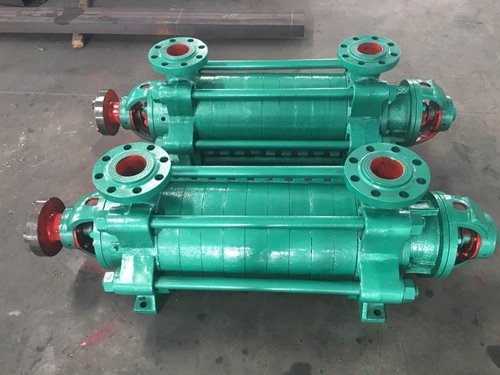

發電廠DG型多級鍋爐給水泵為臥式多級單吸節段式離心泵，是單殼體、單吸、多級臣式節段式離心泵結構，多級泵的進口垂直，出口垂直向上具體結構如下：
定子部分：主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上
轉子部件：主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。
平衡機構：本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。
旋轉方向：從電機端看，泵為順時針?lè)较蛐D(zhuǎn)。
主要零件材質：泵的過流部件除DG85-80、200DG43材質為鑄鋼外，其余泵材質均為鑄鐵。
成套范圍：成套供應泵、電機、止回閥、閘閥、公用底座或本身底座。
