隨著自平衡臥式多級離心泵在工業流體設備中的應用日益成熟，市場占比逐漸增大，很多朋友對自平衡多級離心泵有進一步了解的需求，最近就有客戶咨詢自平衡臥式多級離心泵專業廠家——利圣德節能科技有限公司：“自平衡臥式多級離心泵是怎么自動平衡軸向力的？”，我公司做為國內最早開發自平衡臥式多級離心泵的離心泵大型生產廠家之一，在這個問題上是十分有發言權的，由我公司生產的自平衡臥式多級離心泵的軸向力自動平衡主要是應用了正反葉輪的對稱布置原理來實現的，葉輪總級數為偶數級時,理論上軸向力相互抵消而完全平衡。但由于葉輪、導輪等流道零部件制造時,流道部位幾何形狀尺寸精度和相對位置精度與設計存在偏差,不可避免地存在大小和方向不確定的殘余軸向力,該力靠推力軸承來承受。

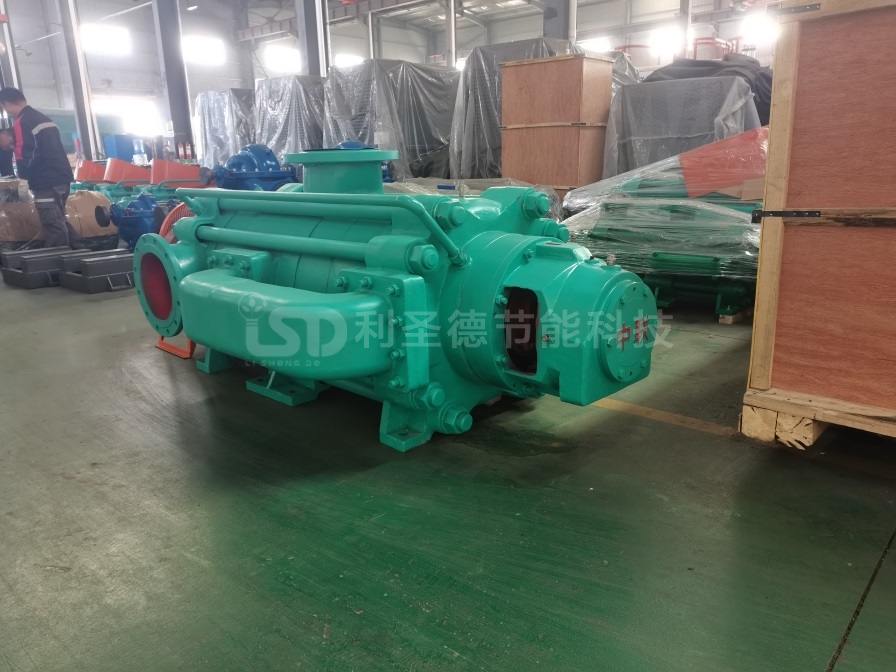

↑點擊圖片了解自平衡臥式多級離心泵產品詳情及價格信息↑

      自平衡臥式多級離心泵葉輪總級數為奇數級時,由于低壓區段與高壓區段的葉輪數相差一級,完全平衡軸向力的條件被破壞。設計時考慮采用以下措施:

      (1)設置推力軸承,如單列向心推力軸承或推力盤(瓦)軸承來承受單向的不平衡軸向力;

      (2)首級葉輪采用無軸向力的雙吸式葉輪,且首級采用此種葉輪形式還有利于提高泵的抗汽蝕性能

      (3)自平衡臥式多級離心泵的末級葉輪采用雙口環開平衡孔或設背葉片(副葉片)的葉輪來實現整個轉子的軸向力平衡,實際上開平衡孔或設背葉片仍有10-15%的軸向力沒有平衡掉,仍需靠推力軸承來承受。因此葉輪設置時讓高壓區段的級數比低壓區段級數多級,以減輕高壓區端軸承壓力,同時使泵軸受力處于拉杄狀態。
