自平衡臥式多級泵密封環（口環）種類、作用及與葉輪之間的間隙
發布時間：2022-05-21 09:06:45來源：

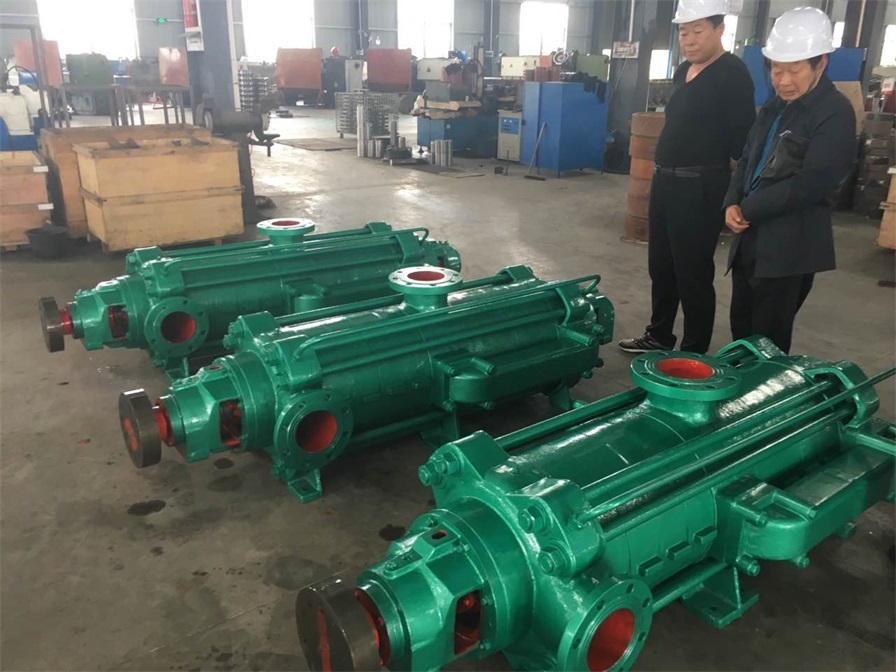

↑點擊上方圖片可查看更多【自平衡臥式多級泵】產品、價格、參數等信息↑
一、自平衡臥式多級泵密封環種類
自平衡臥式多級泵密封環的結構形式通常有徑向間隙式的圓環型、雙環階梯型、雙環迷宮型及軸向間隙式、L型噴嘴式密封環、雙L型雙密封環、內嚙合型單迷宮密封環等等。口環材質一般可用灰鑄鐵HT200、鑄鋼和不銹鋼等材質，口環材質可以根據技術要求來定.材質也分SiN, 四氟的等，主要考慮它的耐磨性。
二、自平衡臥式多級泵密封環作用
自平衡臥式多級泵密封環一般指葉輪口環，是安裝在水泵葉輪和泵體之間的一個環狀金屬。口環，也叫密封環，或者叫耐磨環。其主要作用是防止出口端介質倒流回進口端介質也就是密封作用（因此有“密封環”這一名稱）；同時也起耐磨作用，避免葉輪和泵殼直接接觸損壞，有保護葉輪的作用（因此有“耐磨環”這一名稱）。自平衡臥式多級泵口環，一般水泵的級數與口環的數量是一樣的，也就是說一個5級的水泵，那么口環也就有5個，一個首口環，4個口環。自平衡臥式多級泵口環的作用是在葉輪與泵殼間形成狹窄、曲折的通道，來增加介質的流動阻力，達到減少介質泄漏的目的。自平衡臥式多級泵口環的設置還起到保護泵上主要零件不受磨損的作用，在口環磨損后，可以修復或更換新環、恢復正常裝配間隙，這樣既經濟又便于檢修。口環間隙大會將低泵的使用效率，經過泵加壓的流體會過多的從泵出口區域沿葉輪與口環的間隙返回到進口，從而降低了泵的使用效率，同時由于流量的加大，會使口環過早的被磨損。 口環間隙過大，會導致泵的流量降低，嚴重時不上量。
三、自平衡臥式多級泵密封環與葉輪之間間隙確定
自平衡臥式多級泵在運行中，自平衡臥式多級泵口環與葉輪的相應圓周是同時磨損而造成間隙增大超過規定數值的，因為新口環內徑應按葉輪入口外徑來配制，葉輪與自平衡臥式多級泵口環之間的徑向間隙參照表5—3的規定。在修理過程中，這個間隙力求小一點，才能提高泵的工作效率和延長使用期限。
