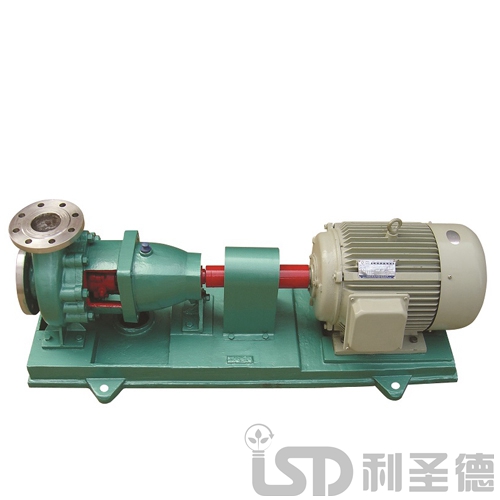

IH型臥式單級化工離心泵概述：

　　IH型臥式耐腐蝕化工泵是單級單吸(軸向吸入)懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。

　　IH型臥式單級化工離心泵適用于化工廠，用來輸送不含固體顆粒，粘度類似于水的腐蝕性液體，被輸送介質溫度一般為20℃～105℃。泵的最高工作壓力為1.6 Mpa，進口壓力不高于0.6Mpa。

IH型臥式單級化工離心泵型號說明：

　　IH100-80-125A

　　IH-單級單吸化工離心泵

　　100-泵吸入口直徑為50mm

　　380-泵出口直徑為32mm

　　125-葉輪名義直徑為125mm

　　A-葉輪外徑的改變。

IH型臥式單級化工離心泵結構特點：

　　泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。

IH型臥式單級化工離心泵成套范圍：

　　成套供應泵，電動機，還提供止回閥、閘閥。

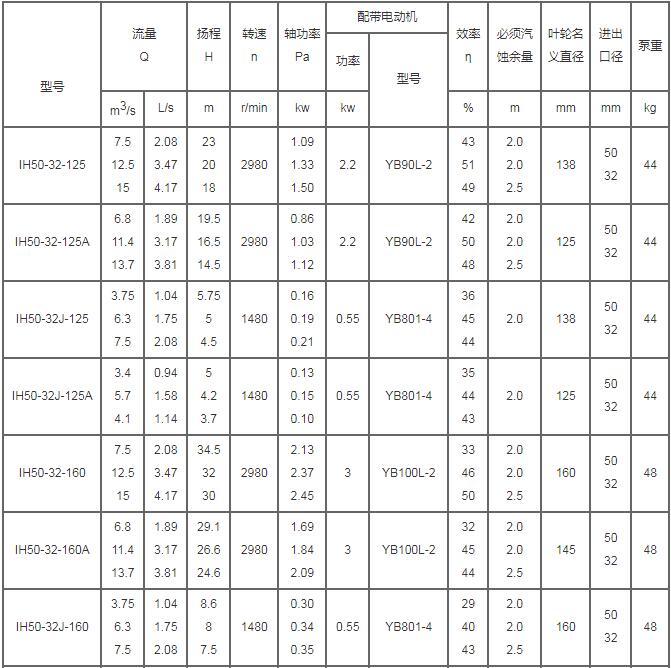

IH型臥式單級化工離心泵性能參數圖：
