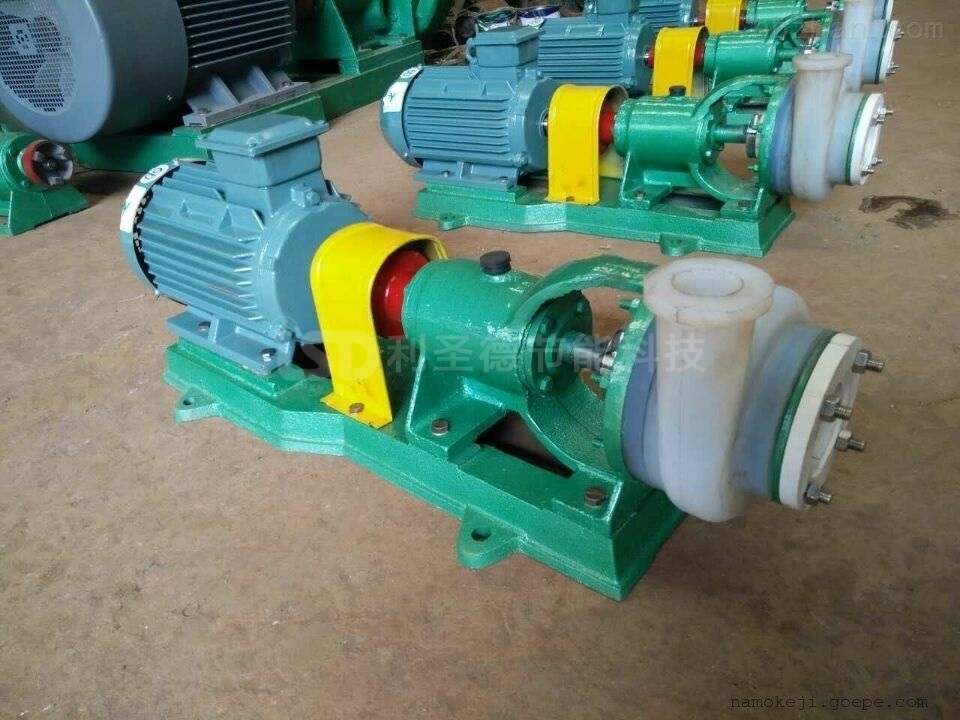

FSB型臥式氟塑料化工泵產品概述：

　　FSB型臥式氟塑料化工泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上最強耐腐蝕裝備之一。


FSB型臥式氟塑料化工離心泵技術參數及型號意義：

　　流量：3.6～100m3/h;

　　揚程：15～55m;

　　轉速：2900r/min;

FSB型臥式氟塑料化工泵型號意義：

FSB型臥式氟塑料化工離心泵結構圖及結構說明：

　　1泵體、2葉輪、3后蓋、4壓蓋、5密封件、6支架、7泵軸、8油蓋、9油鏡、10軸承、11軸承壓蓋、12聯軸器、13吊緊螺栓。

FSB型臥式氟塑料化工泵結構說明：

　　1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。

　　2、后蓋右邊一側內埋一只不銹鋼板(1Crl8Ni9Ti)模壓塑料合金而成。

　　3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。

　　4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

　　FSB和FSB-D臥式化工離心泵過流部件全部采用氟塑料合金制造，結構緊湊、操作簡單、價格低廉，兩種型號的泵殼、葉輪、機封等均可互換使用深受廣大用戶的歡迎。

　　FSB和FSB-D臥式化工離心泵采用目前最為先進的外裝式四氟波紋管機械密封，其特點是能補償泵軸的徑向跳動，單端面密封外裝式、易裝卸、工作狀態直觀、耐腐耐磨密封性能好、擁有多層保護，延長了機封使用壽命;對于輸送含雜質顆粒腐蝕性介質時，可配用無冷卻水單端面硬對硬(碳化硅對碳化硅)機械密封，強堿與氫氟酸等特殊腐蝕性介質配用無壓燒結碳化硅密封;用戶選型時需考慮到介質中的固體含量及介質特殊腐蝕性。

FSB型臥式氟塑料化工離心泵產品用途：

　　FSB型臥式化工泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

臥式化工泵使用說明：

　　起動與停車

　　1、往水泵內注足液體(引液)。

　　2、檢查支架油室的油位是否在規定范圍內。

　　3、檢查電動機運轉方向，查看泵的放置標記。

　　4、關閉出口閥門及壓力表旋塞。

　　5、啟動電機，打開壓力表旋塞，慢慢打開出口閥門。當壓力表指針指到需要的位置時，停止出水閥門大小的調整。

　　6、需要停車時，首先關閉出水閥，再切斷電源。

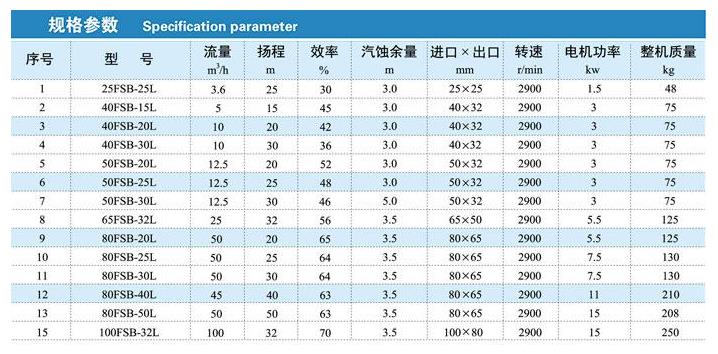

FSB型臥式氟塑料化工泵性能參數：
