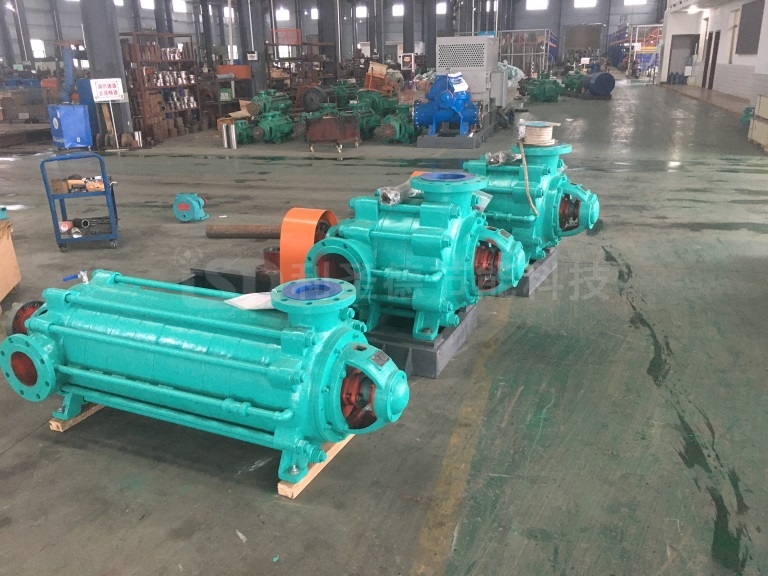

MD型礦用多級離心泵概述：

　　MD型礦用多級離心泵是一種臥式單吸多級離心泵，該類型的水泵是用于供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合。

MD型礦用多級離心泵型號意義：

　　MD155-67x9

　　MD—是礦用多級離心泵

　　155—泵的設計點流量為155m3/h

　　67—是泵單級設計點揚程為67m

　　9—是泵的級數為9

MD型礦用多級離心泵性能參數：

　　流量Q:6.3~600m³/h

　　揚程H:17~1200m

MD型礦用多級離心泵產品介紹：

　　MD型礦用多級泵系列泵采用國家推薦使用的高效節能產品的水力模型，經我廠不斷更新研發，具有效率高、性能范圍廣、運轉安全和平穩、噪音低、安裝維修方便、運行壽命長等優點，其技術水平處于國內領先地位，產品性能可靠。

MD型礦用多級離心泵結構說明：

　　MD型礦用多級離心泵是臥式、單吸、多級分段式離心泵。泵的進口水平，出口垂直，用拉緊螺栓將泵的吸入段、中段、出水段聯結成一體。

　　臥式多級泵轉子部件主要由裝在軸上的葉輪、平衡盤等零件組成，轉子兩端由用黃油潤滑的單列向心滾動軸承支承。轉子軸向力由平衡盤平衡。

　　泵的密封：進水段、中段、出水段之間的靜止結合面采用二硫化鉬密封，也有用紙墊密封，拆后重裝時必須用原材料密封，為防止水進入兩端軸承，采用“O”型膠圈及擋水圈密封。泵的轉動部份與固定部份之間由密封環、導葉套和填料密封。填料腔中通入有一定壓力的水，起水封和冷卻作用。

　　泵的傳動是通過聯軸器由電機直接驅動，從電機方向看泵，泵為順時針方向旋轉。

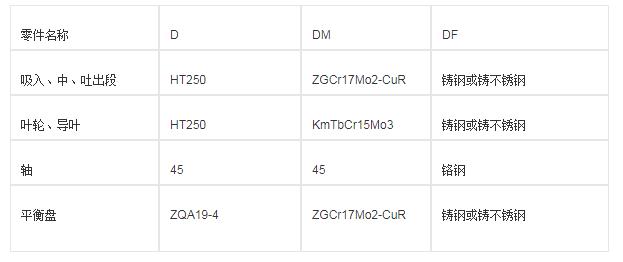

MD型礦用多級離心泵零件材質：

　　零件名稱 D DM DF 吸入、中、吐出段 HT250 ZGCr17Mo2-CuR 鑄鋼或鑄不銹鋼 葉輪、導葉 HT250 KmTbCr15Mo3 鑄鋼或鑄不銹鋼 軸 45 45 鉻鋼 平衡盤 ZQA19-4 ZGCr17Mo2-CuR 鑄鋼或鑄不銹鋼。

礦用多級泵型號說明：

　　MD型礦用多級泵在型號表示方法上有三種，現分述如下：
