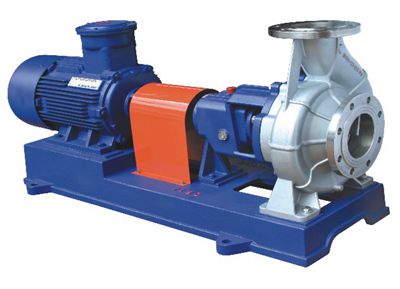

NBA型臥式凝結水泵
- NBA型冷凝泵系單級單吸懸臂式離心冷凝泵。GN、GNL型泵，系兩級單吸離心式冷凝泵，適用于電廠，力發電廠輸送冷凝水及類似于冷凝水或物理化學性質類似于水的其它液體或用來抽送冷凝器中的凝結水和750～3000kw汽輪發電機組抽送凝結水或物理、化學性質類似于水的其他液體之用。該泵有較好的吸入性能。100N130和150N110型泵為輸送溫度120℃以下的液體，其它泵輸送液體溫度不超過80℃,泵進口壓力不高于0.6MPa。
產品詳細
NBA型冷凝水泵參數范圍及型號說明：
流量Q 5～137m3/h
揚程H 12～170m
型號：100NBA-45
100-泵進口口徑
N-冷凝水泵
B-懸架式
45-泵的設計揚程m
GN L3-A GN L3-B
G-高吸程
N-冷凝水泵
L-立式
3-泵進口口徑為3寸
A、B-兩種不同葉輪外徑
NBA型冷凝水泵結構型式：
NB、NBA、GN、N型冷凝泵為臥式，GNL為立式。采用滾動軸承，潤滑脂潤滑，軸封為填料密封，也可用機械密封。
NBA型冷凝泵為臥式，前開門結構，即在拆換葉輪時先拆下進水口，擰下聯軸器螺母，拆下聯軸器和平鍵，將葉輪和軸從進水口端抽出。
GN型為臥式，固定部分主要由進水段、中段、出水段、軸承體、導葉、密封環組成。轉動部分的軸向力由球軸承承受，徑向力則由球軸承和裝于導葉上的套筒軸承共同承受。
填料的四周和軸承體上均有冷卻室，可接引冷卻水，進水方向?yàn)檩S向，出水方向垂直向上，臥式結構輕巧，但需拆卸管路才能檢修。
GNL型為立式，泵體和泵蓋沿軸心線分開，轉動部分的軸向力由球軸承承受，徑向力則由球軸承和套筒軸承共同承受。泵的進水口和出水口均鑄在泵體上，泵體下部有半圓形的泵足，上部則有半圓形支承，支座裝于其上，電機裝在此支座上，立式泵占地面積小，檢修方便。
旋轉方向：從電機端看，泵為逆時針?lè)较蛐D(zhuǎn)
主要零件材質：泵的體過流部件泵體、泵蓋、密封環、軸套的材質為鑄鐵，N型冷凝泵葉輪為硅黃銅，誘導輪為鋁鐵青銅。軸均為優質碳素鋼。
泵成套范圍：成套供應泵、電機、聯軸器、止回閥、閘閥。
