R型單級單吸離心式熱水循環泵產品概述：

　　R型熱水循環泵，系單級單吸離心式熱水循環泵的簡稱，適用于冶金、電站、塑料、橡膠、紡織、化工、木材與造紙等部門，輸送溫度在250℃以下不含固體顆粒的熱水，也是各類取暖裝置中輸送循環熱水的理想用泵。

R型單級單吸離心式熱水循環泵型號意義：

　　例：65R-40IA

　　65—進口直徑為65mm

　　R—單級單吸熱水循環泵

　　40—設計點揚程為40mm

　　I—泵經過一次改進

　　A—葉輪外徑切割代號

R型單級單吸離心式熱水循環泵結構特點：

　　R型熱水循環泵主要由泵體、葉輪、軸、冷卻室、泵體支架、懸架、密封部件、密封環等組成，泵進口為水平軸向，出口垂直向上。

　　葉輪經過靜平衡校驗，用葉輪螺母與軸套一起固定在軸上，泵軸由一對單列向心推力球軸承和一只單列向心球軸承(或單列向心圓柱滾子軸承)支承在懸架上，泵體與冷卻室及懸架用螺栓聯接，泵通過彈性聯軸器由電機直接驅動，從傳動端看，泵為順時針方向旋轉。

　　泵的密封采用浮動密封環密封，或采用耐高溫高壓機械密封;泵的軸向力由單列向心推力球軸承承受，有的泵采用帶背葉片的葉輪平衡軸向推力;浮動環密封部件和懸架部件均設有冷卻室，外接冷卻水量為0.3-0.6m3/h。

根據輸送介質的溫度和壓力，泵過流部件的材質分成三類

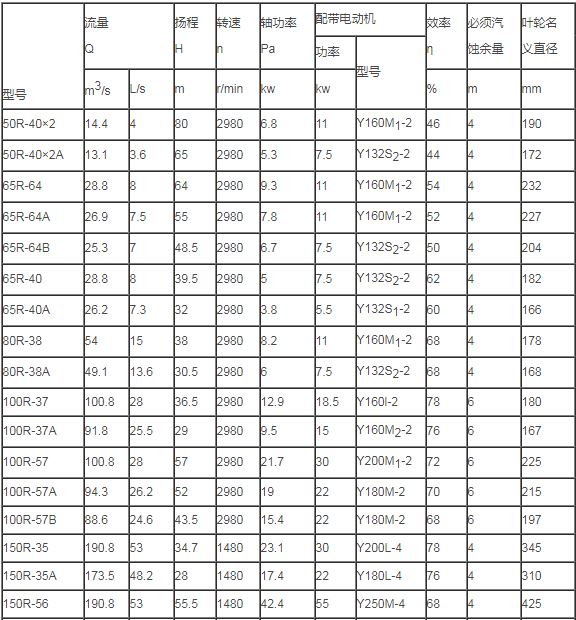

R型熱水循環泵產品性能參數圖：
