自平衡多級離心泵的結構特點及優勢【自平衡多級離心泵廠家】
發布時間：2021-09-18 14:07:45來源：

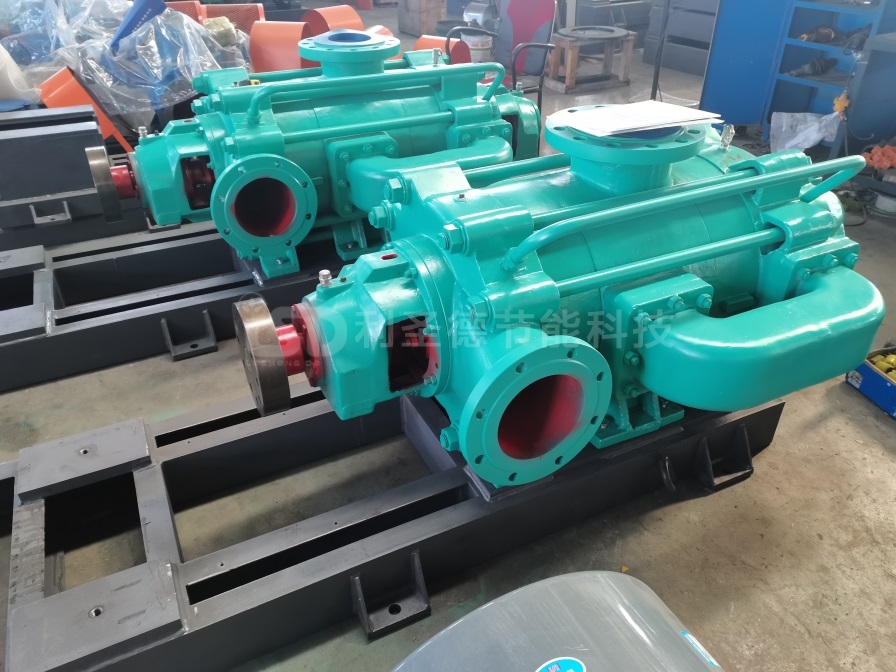

↑點擊圖片了解自平衡多級離心泵產品詳情及價格信息↑
l、總體結構設計自平衡多級離心泵結構設計如圖

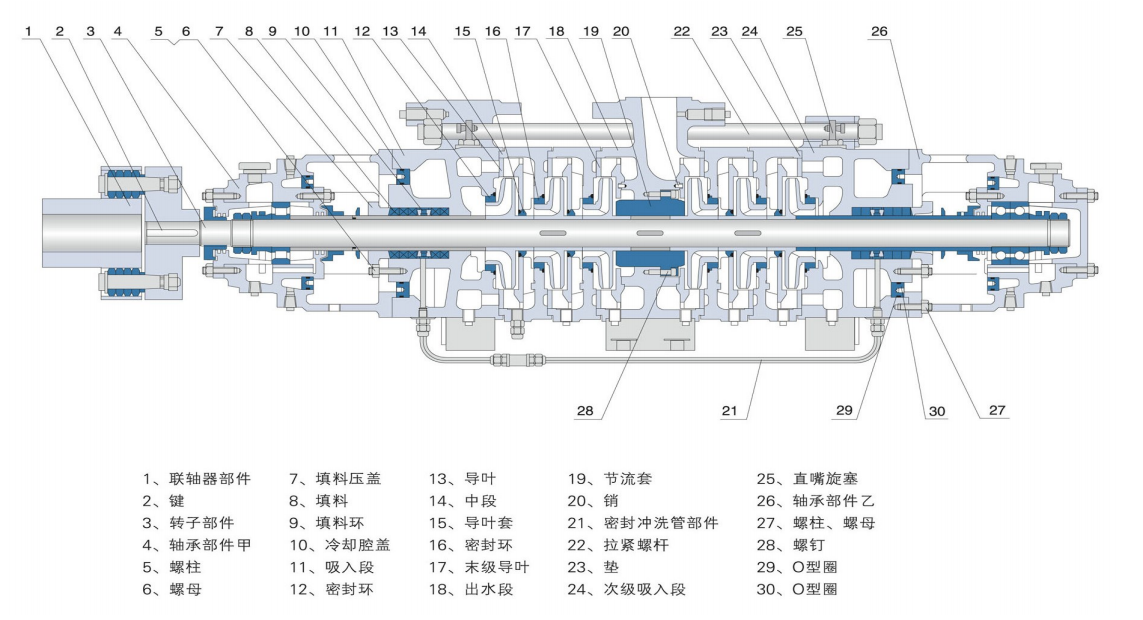

圖1自平衡型多級離心泵結構圖

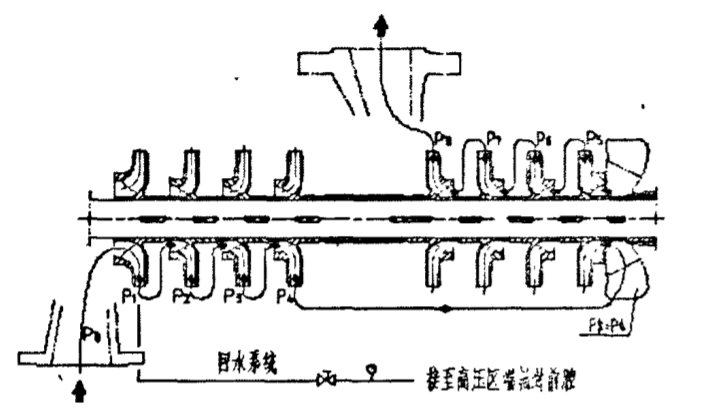

圖2自平衡型多級離心泵液流路線圖
自平衡型多級離心泵采用雙支承結構(滾動或滑動軸承)承受徑向和軸向載 荷，雙軸封(即低壓區端“①—④級”和“⑤一⑧級”高壓區端均密 封)，軸封形式為填料或機械密封兩種。 將多級泵葉輪對稱配置在低壓區段和高壓區段，相互抵消 葉輪產生的軸向推力，采用級同節流減壓裝置阻止高壓段的液 體向低壓段回流。在高壓區段設有軸封，采用高壓區端節流減 壓裝置和回水管系統調節軸封壓力，保證軸封前腔液體壓力符合軸封要求。
自平衡多級離心泵采用葉輪對稱布置、獨有的節流減壓裝置，奇數級平衡裝置的新結構、新技術，突破了多級泵的傳統結構；取消了高壓降、易磨損、易出故障的平衡盤，轉子部件無軸向竄動，運行更平穩、可靠，檢修和維護成本大大降低；同時沒 有平衡盤的泄漏，提高了水泵的容積效率；如在設計時同時采 用誘導輪結構，使泵更具有良好的抗汽蝕性能。自平衡多級離 心泵是傳統多級離心泵比較好的替代產品，其性能更優越，更適合于介質性質更為惡劣的場合，非常符合時代發展的需求。
