SH型單級雙吸中開式離心清水泵產品概述：
      SH型單級雙吸中開式離心清水泵系單機雙吸型離心泵，該泵流量范圍為0.8m3/h~120m3/h，揚程范圍為5.6m~330m，溫度范圍為-20℃~120℃，泵腔承壓≤4.0MPa。用來輸送各種清潔水及輕腐蝕液體。

SH型單級雙吸中開式離心清水泵參數范圍及型號說明：

      流量(Q):160—18000m3/h

      揚程(H):12—125m

      型號說明：6-SH-6-A

      6-泵的進口直徑為6寸

      SH-臥式單級雙吸清水中開泵

      6-泵的比轉速的1/10取整

      A-葉輪外徑切割代號

      應用領域:  自來水廠、空調循環用水、建筑供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業等輸送液體的場合。

      SH型單級雙吸中開泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如根據用戶特殊訂貨需要也可改為順吋針旋轉。

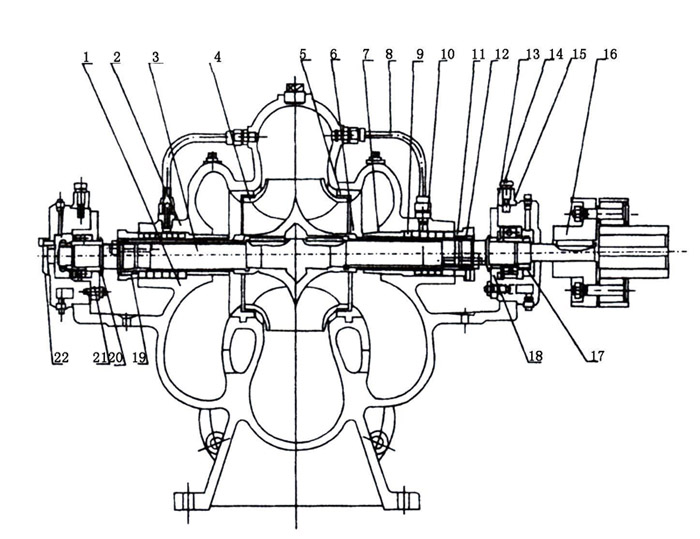

      SH型農田灌溉水泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其馀多為鑄鐵制成。

      泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。

      葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。

      泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。

SH型中開泵裝配、拆卸與安裝：

      裝配與拆卸

      1 、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。

      2、將轉子部件裝在泵體上，調整葉輪的軸向位暈到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。

      3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，最后裝上墳料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使　　液體滲漏大，水泵效率降低。

      裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均勻即可，拆卸可按上述裝配順序相反地進行。

      安裝

      1 、檢査水泵和電動機應無損壞。

      2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組的安裝尺寸。

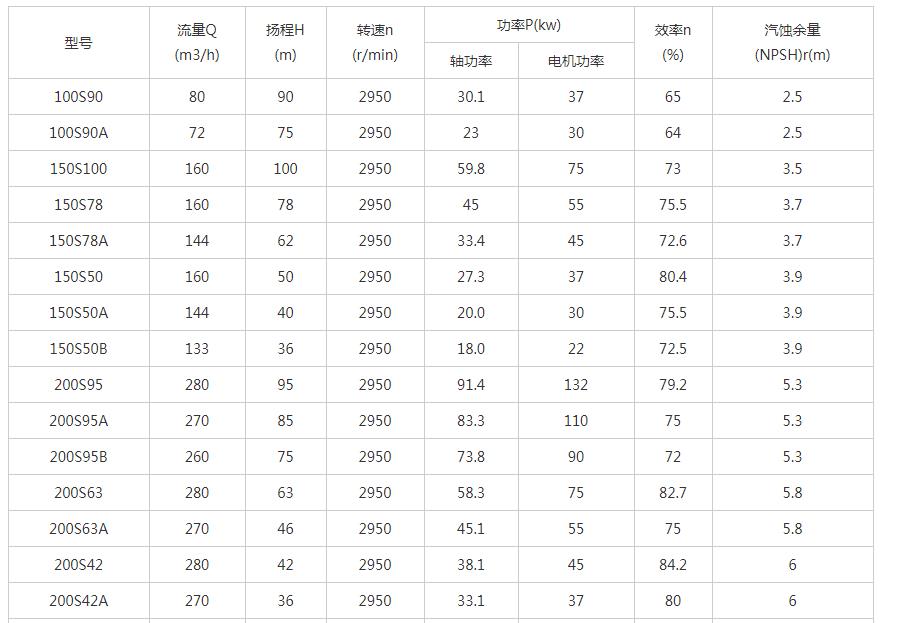

SH型單級雙吸中開式離心清水泵性能參數：
