HZ系列化工軸流泵產品概述：

       HZ型化工軸流泵\強制循環泵為大流量、低揚程軸流泵、專供磷銨、磷酸、真空制鹽、氧化鋁、燒堿、輕工等行業中蒸發器的強制循環用，也可作結晶、反應器的循環泵。
       HZ型化工軸流泵利用葉輪旋轉對水體產生的推力工作,是一種大流量低揚程的泵。是利圣德公司開發的第四代蒸發用軸流泵，該系列泵按GB/T13008.91標準設計，主要用于隔膜堿、磷酸、真空制鹽、氯化鈣、氯化銨、氯酸鈉、氧化鋁、鈦白粉、乳酸、制糖、三聚氰銨、造紙、制冷劑、廢酸、廢水濃縮等行業蒸發濃縮、冷卻。

HZ系列化工軸流泵參數與材質參考：

       流量：350~15000m3/h

       揚程：1.2~10m

       出口直徑：300~1500mm

       應用：大流量、低揚程場合，含固量35%以下的腐蝕性漿

       材質：鉻合金、鎳鋼、不銹鋼、雙相不銹鋼、哈氏合金、各種合金鋼

HZ系列化工軸流泵產品優點：

       1、該系列泵泵體可采用鑄造或焊接全開式葉輪，該系列泵水力性能優異，效率高，抗汽蝕性能好，在絕對壓力0.05MPa下也能正常運行；

       2、懸臂式轉子，采用前開門結構，結構簡單，維修方便，不用拆卸泵體和管線；

       3、葉輪與吸入導管配合，在輸送磨蝕性物料時，只要更換吸入導管即可，從而提高泵體的使用壽命；

       4、軸封采用采用動靜結構組合體；增加了阻液式耐高溫填料密封和雙端面機械密封，確保泵無泄漏，安全可靠；

       5、該系列泵一般為垂直進水平出，也可根據用戶要求改變進出口方向，傳動方式可采用彈性聯軸器直聯傳動、皮帶傳動、液力偶合等多種傳動方式；6、安裝形式可采用地面安裝立式、臥式皮帶傳動、臥式直連傳動或懸掛式等。

HZ系列化工軸流泵結構特點：

       （1）懸臂式轉子，采用前開門結構，結構簡單，維修方便，不用拆卸泵體和管線；

       （2）葉輪與吸入導管配合，在輸送磨蝕性物料時，只要更換吸入導管即可，從而提高泵體的使用壽命。軸封可   采用型阻液式填料密封和雙端面機械密封，確保泵無泄漏，安全可靠；

       （3）可采用直聯、皮帶傳動和減速機傳動等傳動方式，也可采用臥式安裝、立式安裝或懸掛式安裝等安裝方     式，使該系列泵可滿足不同工位對性能

HZ系列化工軸流泵安裝布置:

       HZ型化工軸流泵\強制循環泵的安裝方式取決于蒸發工序和結晶工序設備的布置，以下安裝方式中僅列出各種型號循環泵中配一種電機的尺寸，根據用戶所需的流量、揚程、轉速和介質的比重，我公司將配用不同的電機，安裝尺寸將有局部變動（泵部分尺寸不變），我公司將針對具體工程項目提供正式的循環泵安裝尺寸圖。
       1、 直聯型
       循環泵與電機通過撓性聯軸器直聯，安裝在公用底座上。
       2、 皮帶傳動型
       循環泵和電動機用三角皮帶傳動，易于調節泵的性能參數。
       3、 彈性泵底座
       在公用地坐下方設置可調負荷式彈簧盒，可用直聯型和皮帶傳動型。
       4、 泵與電機懸掛式
       泵與電機均懸掛在蒸發器上，此安裝方式適用于口徑600mm以下以及電機功率≤75KW的循環泵。
       5、 循環泵懸掛式
       僅將循環泵懸掛在蒸發器上，而電機安裝在地面上或鋼架上。
       6、 立式安裝
    適用于要求循環泵軸線豎直布置的蒸發器、結晶器或反應器，可根據用戶要求的尺寸和布置方式，本廠進行改性設計供貨。
       7、 無泵體式循環泵
       我公司還可供應無泵體的循環泵，用于內循環式蒸發器、結晶器或反應器。可按用戶要求的尺寸和布置方式對我公司的循環泵的結構和尺寸進行修改。可供側向水平插入式、器頂插入或器底插入式。

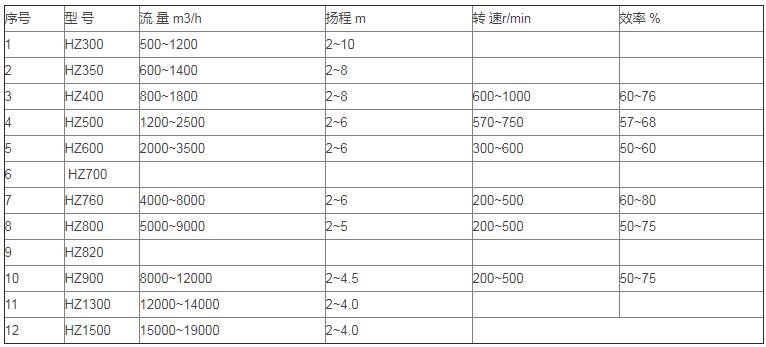

HZ系列化工軸流泵性能參數：
