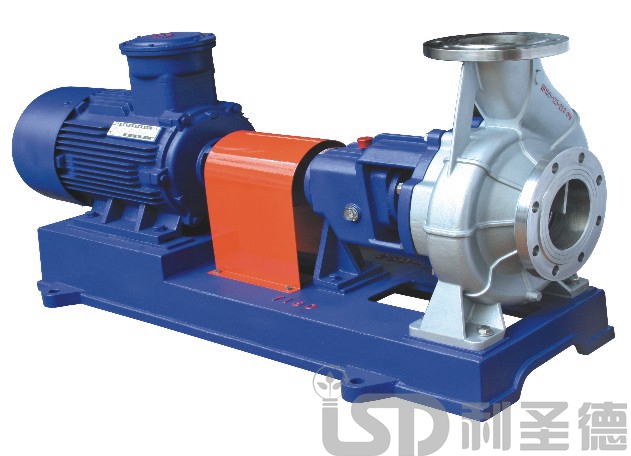

CZ型標準化工流程泵是石油用臥式、單級、單吸化工離心泵，其尺寸和性能符合DIN2456、ISO2858、GB5662-85標準、是標準化工泵的基本產品。產品執行標準：API610(第十版）、VDMA24297(輕/中型）。cz化工流程泵的性能范圍包括了IH系列標準化工泵所有性能，其效率、汽蝕性能等指標均超過IH型泵，可與IH型泵進行單機互換。特性曲線平坦，適用于流量變化相對較大時選型。該化工泵汽蝕值低，效率高，即使在不滿負荷時，也保持這些特性。適合輸送低溫或高溫、中性或有腐蝕性、清潔或含有固體顆粒、有毒及易燃易爆的介質。主要用于化工、石油化工、煉鋼廠、發電廠、造紙、食品、制糖等行業。

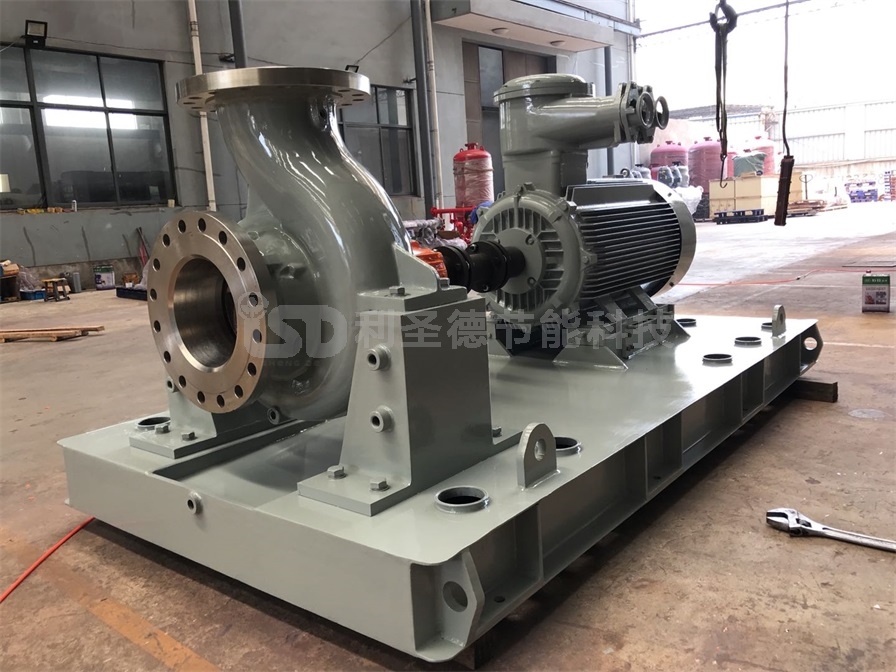

CZ第五代新型化工流程泵產品特點：
　　CZ第五代新型化工流程泵是取代老型舊型化工流程泵的更換新代產品。該系列產品性能參數和安裝尺寸與老型 舊型泵相同，產品執行GB5662-85《軸向吸入離心泵(16bar)標記、性能尺寸》標準。

　　第五代舊型泵吸收了 XA型泵懸架的外觀設計并在泵體上設計了加強筋，使該泵型外形美觀、運行安全、可靠、 使用壽命長。

　　第五代舊型泵懸架部件：四種懸架覆蓋全系列，且懸架跨產品系列通用。保證了交貨的快捷和少的庫存。

　　第五代舊型泵軸封形式：根據用戶需要可分別選用填料密封、單端面非平衡機封、單端面平衡機封、雙端面 非平衡型機封、雙端面平衡機封。密封安全、可靠，使用壽命長。泵體、葉輪采用臘模精密鑄造，效率比老型 舊高，外觀質量更好。

　　聯軸器為三節可卸聯軸器。有的用戶要求直連式，可作特殊處理，單獨設計焊接底座。一般情況下安裝尺寸與 老型舊相同，第五代舊系列泵的底座采用精密鑄造底座。

CZ第五代新型化工流程泵型號意義

　　IH 80 -50 - 315 A (B、C)

　　葉輪切割 葉輪名義直徑 排出口直徑 吸入口直徑

　　國際標準化工泵系列產品

CZ第五代新型化工流程泵工作條件

　　介質溫度：-20°C

　　揚程 H=3.7-128(m)

　　轉速 n=1450-2900r/min)

　　泵的旋轉方向：由電機方向往泵看為順時針方向旋轉。

CZ第五代新型化工流程泵

使用范圍

　　主要用于石油、化工、合成纖維、化肥、電站、食品及醫院等工業部門輸送不含懸浮顆粒的腐蝕性或不容許污染的介質。

CZ第五代新型化工流程泵結構特點

　　根據國際標準IS02858規定的性能和尺寸設計的，結構形式為后開門式，裝拆維護比較容易，外形結構美觀大方，產品運 行安全可靠，使用及其方便。

　　泵體、帶有加強筋，CFD計算流體力學及較大的泵體均采用雙蝸殼，徑向力小，外觀美觀，使用壽命長。

　　葉輪，精鑄造蠟?zāi)Ｔ煨停叽鐪?zhǔn)確、效率高、外形美觀，CFD計算流體力學設計，流道寬，效率高氣蝕性能好。精鑄模造型， 尺寸準確，效率高。

　　密封部件、按AP1610機械密封設計，有助于密封系統冷卻和循環，密封更加可靠，同時可選了、填料密封，單端面非 平衡機封，單端面平衡機封，雙端面非平衡型機封，雙端面平衡機封。

　　懸架部件，外形參考XA外形并采用精鑄模型制造，外形美觀，通用化程度高，分30、40、50、55、懸架，懸架部件跨 系類通用。

　　聯軸器為三節可卸聯軸器，可根據客戶要求特殊處理做直聯式，維修方便成本低。

IH第五代型泵結構圖

IH第五代型泵主要零件表
