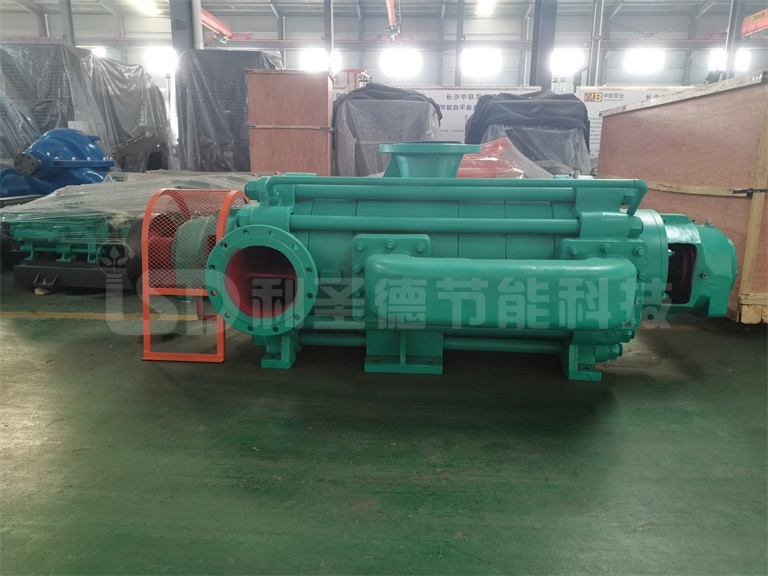

MD(P)型礦用自平衡臥式多級離心泵產品概述：

　　MD(P)型礦用自平衡臥式多級離心泵供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水，適用于鋼鐵廠、礦山排水、污水輸送等場合。

　　MD(P)型礦用自平衡臥式多級離心泵采用各級對稱葉輪的轉子部件布局，取消了傳統礦用多級泵的平衡盤裝置，運行中產生的軸向力相互抵消并能夠基本得到自相平衡，從而使葉輪和導葉的對中性始終處于最佳狀態，在整體上提高了泵的運行效率，屬于一種創新結構的礦用多級泵，是自平衡多級泵的一種，目前在廣大礦企中應用十發廣泛。

MD(P)型礦用自平衡臥式多級離心泵型號意義：

　　MD(P)85-67×3

　　MD —— 耐磨多級離心泵

　　P —— 自平衡多級泵

　　85 —— 泵設計點流量為85m³/h

　　67 —— 泵單級設計點揚程為67m

　　3 —— 泵的級數為3


MD(P)型礦用自平衡臥式多級離心泵結構特點：

　　泵轉子部件主要由裝在軸上的葉輪、平衡盤等零件組成，轉子兩端由用黃油潤滑的單列向心滾柱軸承支承。轉子軸向力由平衡盤平衡。

　　泵的密封：進水段、中段、出水段之間的靜止結合面采用二硫化鉬密封，也有用紙墊密封，拆后重裝時必須用原材料密封，為防止水進入兩端軸承，采用“O”型膠圈及擋水圈密封。泵的轉動部份與固定部份之間由密封環、導葉套和填料密封。填料腔中通入有一定壓力的水，起水封和冷卻作用。

　　泵的傳動是通過聯軸器由電機直接驅動，從電機方向看泵，泵為順時針方向旋轉。

　　泵轉子部件主要由裝在軸上的葉輪、平衡盤等零件組成，轉子兩端由用黃油潤滑的單列向心滾柱軸承支承。轉子軸向力由平衡盤平衡。

　　泵的密封：進水段、中段、出水段之間的靜止結合面采用二硫化鉬密封，也有用紙墊密封，拆后重裝時必須用原材料密封，為防止水進入兩端軸承，采用“O”形膠圈及擋水圈密封。泵的轉動部份與固定部份之間由密封環、導葉套和填料密封。填料腔中通入有一定壓力的水，起水封和冷卻作用。

　　泵的傳動是通過聯軸器由電機直接驅動，從電機方向看泵，泵為順時針方向旋轉。

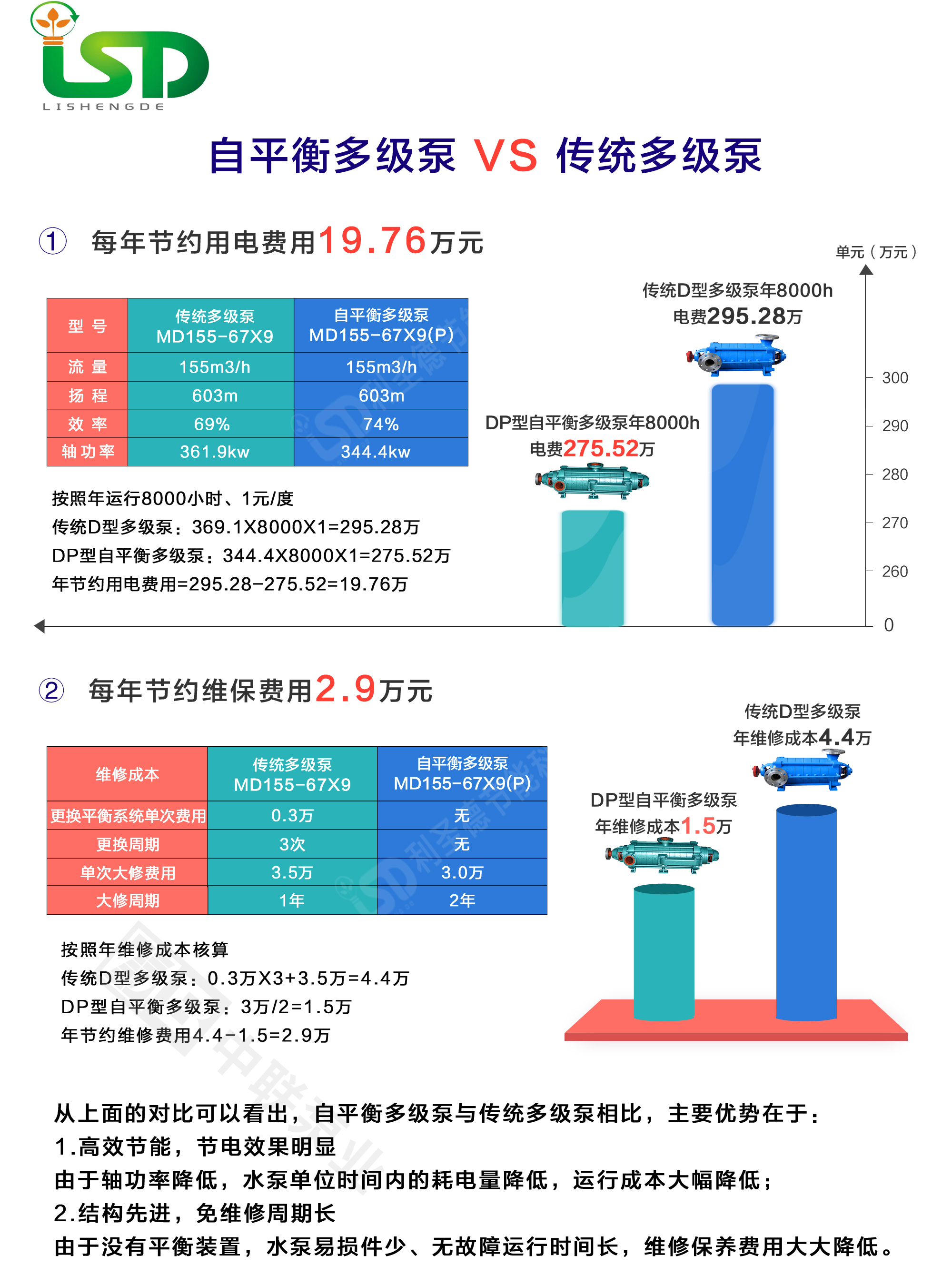

MD(P)型礦用自平衡臥式多級離心泵VS礦用MD多級離心泵


MD(P)型礦用自平衡臥式多級離心泵結構簡介：

　　MD(P)型礦用自平衡臥式多級離心泵為單吸或雙吸進口的臥式節段式多級離心泵，泵的吸入口可以垂直向上或水平、排出口垂直向上布置。主要有：進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流、減壓裝置、擋套、軸承體、過渡管等零件組成;中段由高強度的穿杠螺栓和進出水段聯接，泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂金屬面硬密封;轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成;軸承采用“固-游式”干油潤滑結構，驅動端采用圓柱滾子軸承，末端采用角接觸球軸承;泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成;

　　MD(P)型礦用自平衡臥式多級離心泵轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換; 軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷及水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸;

　　MD(P)型自平衡多級礦用泵可以在不拆卸進、出口管路的情況下更換軸承、密封。

　　該系列泵通過彈性柱銷聯軸器或膜片聯軸器由原動機直接驅動。從原動機方向看，泵為順時針方向旋轉。

MD(P)型礦用自平衡臥式多級離心泵工作原理：

　　MD(P)型礦用自平衡臥式多級離心泵泵軸在電動機的帶動下旋轉，對液體作功，使其能量增加，從而使需要數量的液體由吸入池經由泵的進水段、正葉輪、正導葉、中段、出水段的水平出水口、過渡管、次級進水段、反葉輪、反導葉、出水段的垂直出水口后，將液體源源不斷的送出。
