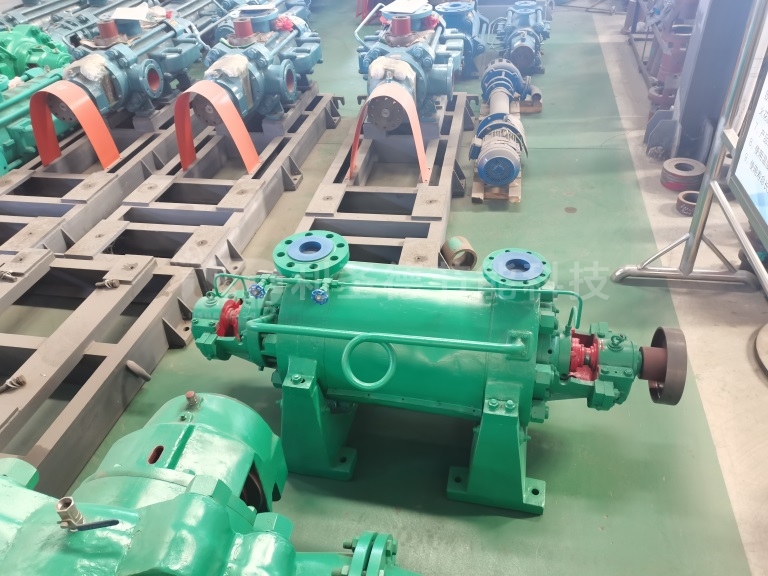

DG12-50X7型多級鍋爐補水泵概述：

　　DG12-50X7型鍋爐補水泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點，DG型鍋爐給水泵供輸送清水或物理化學性質類似于水的其它液體，也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。

　　DG12-50X7型多級鍋爐補水泵適用范圍：

　　DG12-50X7型多級鍋爐補水泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。



　　DG12-50X7型多級鍋爐補水泵參數范圍：

　　流量范圍：6.3-300m3/h;

　　揚程范圍：13-650m;

　　進口壓力：0.59MPa

　　溫度范圍：≤105℃;

　　密封形式：機械密封，填料密封;

　　泵用材質：鑄鐵，鑄鋼，不銹鋼;

　　DG12-50X7型多級鍋爐補水泵型號說明：

　　DG12-50X10;

　　DG-單吸、多級鍋爐給水泵;

　　12-流量(m3/h);

　　50-泵單級揚程;

　　10-泵的級數為10級;

　　DG12-50X7型多級鍋爐給水泵結構型式：

　　DG型多級鍋爐泵的吸入口、吐出口均垂直向上，轉子軸向力由平衡盤來平衡。軸封可為填料密封，也可為機械密封。轉子的支承，僅DG85-80、DG85-67、DG155-67采用滑動軸承，稀油潤滑，其它泵均采用滾動軸承。

　　DG12-50X7型多級鍋爐補水泵結構特點：

　　DG型多級鍋爐給水泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

　　1、定子部分

　　DG型鍋爐泵主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

　　2、轉子部件

　　DG型鍋爐泵主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

　　為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

　　3、平衡機構

　　DG12-50X7型鍋爐給水泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

　　DG12-50X7型鍋爐給水泵旋轉方向：

　　從電機端看，泵為順時針方向旋轉。

　　DG12-50X7型鍋爐給水泵主要零件材質：

　　泵的過流部件除DG85-80、200DG43材質為鑄鋼外，其余泵材質均為鑄鐵。

　　DG12-50X7型鍋爐給水泵成套范圍：成套供應泵、電機、止回閥、閘閥、公用底座或本身底座。

　　DG12-50X7型多級鍋爐補水泵主要零部件材質：

　　進、出水段：ZG230-450

　　中段 ：ZG230-450

　　導葉 ：QT450

　　葉輪 ：QT450

　　主軸 ：40Cr

　　密封環 ：QT450

　　軸套 ：HT250

　　平衡盤 ：ZG2Cr13

　　平衡環 ：錫青銅

　　DG12-50X7型多級鍋爐補水泵安裝步驟：

　　1.1準備工作

　　1.1.1在裝配之前，所有泵的零件，特別是互相配合的精加工表面必須徹底清理干凈。

　　1.1.2清點全部零件，并按裝配次序?qū)⒘慵诸悾幪?hào)。

　　1.2泵件的組裝

　　1.2.1注意裝好中段密封圈，防止掉下來。

　　1.2.2注意對好導葉防轉銷。

　　1.2.3應對稱擰緊泵體穿杠螺母，使之保持適當?shù)木o力，過松會造成中段結合面滲漏，過緊會造成定子部件變形，裝配時扳手的扭矩約為5550牛米。應對稱擰緊穿杠。

　　1.2.4穿杠基本擰緊后，用千分表找前、后段不平行應≤0.1mm 1.3測量轉子總串量，應符合圖紙要求。

　　1.4將前蓋和低壓端蓋軸承及下瓦裝上，將軸抬至中心位置。

　　1.5用專用抬具和千分表檢查平衡套端面跳動，應符合總裝圖的要求。

　　1.6組裝轉子部件、緊固鎖緊螺母。測量裝平衡盤后的串量應符合總裝圖的要求。

　　1.7裝上兩端首蓋、尾蓋、軸承體及軸瓦頂部及兩側間隙，應符合軸瓦質量要求的規定數值。

　　1.8調整兩側軸瓦中心，調好后將調整螺母鎖緊。

　　1.9裝配止推軸承

　　1.9.1止推軸承部件的裝配，按軸承部件要求刮研烏金瓦，裝配時推力瓦塊應轉動靈活。 1.9.2裝上止推軸承后，平衡盤與平衡套之間的軸向間隙應按總裝圖要求0.04～0.08mm間隙， 間隙的調整用調整環來實現。

　　1.9.3調整好間隙后，裝上止推軸承、止推盤，將鎖緊螺母鎖緊。

　　泵體與泵蓋構成葉輪的工作室，在進、出水法蘭上制有安裝真空表和壓力表的管螺孔，泵體下部制有放余水的管螺孔。

　　葉輪為單吸閉式，設置平衡盤平衡絕大部分軸向力，同時設有推力軸承來承受可能殘存的小部分軸向推力，軸承的布置使軸處于穩定的拉桿狀態。葉輪在裝配前均須作嚴格的靜平衡校驗，以保證運行的平穩。

　　泵軸由兩個巴氏合金滑動軸承支承，軸承裝在泵懸架中的軸承體內，用稀油潤滑。

　　在泵體上設有密封環，可以提高泵的容積效率，另一方面也可以避免高壓水回流入吸入室，擾亂進水流場，可以保證水泵的吸入性能。

　　軸封一般為軟填料密封，水泵工作時可引少量介質至填料函處，也可外接冷卻潤滑水，起水封及冷卻潤滑作用。按用戶的需要，可以將填料密封改為機械密封。

　　1.9.4止推軸承座與推盤之間的間隙靠墊來調整，保證總裝圖對止推軸承間隙的要求。
